蒸汽發生器的吊索具吊裝要求和吊裝工藝

    核電站建造過程中，蒸汽發生器的安裝是一個重大節點，而且，核電站1個機組會有2個蒸汽發生器（60萬千瓦）或3個蒸汽發生器（100萬千瓦），蒸汽發生器能否順利地按期吊裝就位，關系到核電站是否能夠順利按期建造完畢，進而關系到核電站建造過程中產生的巨額成本，因此，如何安全、簡單、快速地將蒸汽發生器吊裝就位，是核電站建造過程中需要面臨的一個重要問題。

    蒸汽發生器吊裝要求

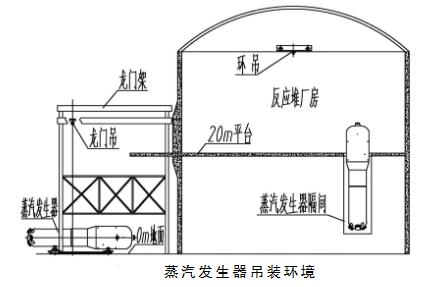

（1）蒸汽發生器的吊裝就位需要將蒸汽發生器從0m吊至20m平臺，然后再將蒸汽發生器平移至反應堆廠房里面，最后將蒸汽發生器放入蒸汽發生器隔間，如下圖1所示。反應堆廠房外面的吊車為龍門吊，反應堆廠房里面的吊車為環吊。

（2）龍門吊的最大起重量為380t，最大提升高度為32.850m。

（3）環吊的最大起重量為396t，最大提升高度為43.245m。

    蒸汽發生器吊索具吊裝工藝

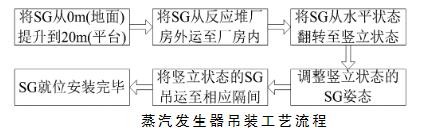

    根據蒸汽發生器的特點以及蒸汽發生器吊裝要求，研究出蒸汽發生器的吊裝就位工藝。圖中的SG指蒸汽發生器。

    與此工藝相關還有如下要求：

（1）吊裝設備中有螺栓與蒸汽發生器連接的部分，螺栓需用通止規進行檢驗，防止螺紋部分不合格對蒸汽發生器螺紋部分造成損壞。

（2）除與蒸汽發生器用螺栓連接的部分，吊裝設備中其他與蒸汽發生器接觸處均應使用橡膠墊，防止吊裝設備對蒸汽發生器造成損壞。

（3）承受拉應力的設備，制造完畢后均應進行靜載和動載試驗，靜載系數為1.4，動載系數為1.2。

（4）實際吊裝過程應緩慢勻速進行，最大速度不超過0.5m/min。
