立卷吊具的工作原理分析

    單邊立卷吊具是冷軋板廠罩式退火爐車間用來吊運立式放置鋼卷的專用設備，主要用于罩式退火爐立式鋼卷的進料、裝爐、出爐、轉庫。立式吊具是較先進的自動吊運卷材的吊具，單靠機械結構能實現帶卷的吊運過程，只需一臺通用的行車掛上吊鉤就能實現其使用功能。由于其無液壓、電氣等設備，結構簡單、操作方便、節約能源、便于維護，被廣泛用于立式鋼卷的吊運。

工作原理

    自動立式吊具由吊桿、連桿機構、開閉器、托架、外鉗口和內鉗口等主要部件組成。其結構簡圖1如下：

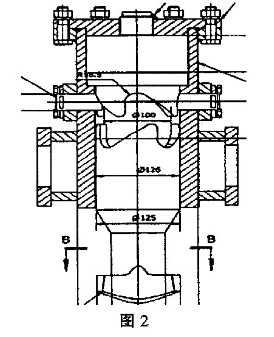

    需要夾取鋼卷時，橋式起重機吊鉤將吊具提起放在鋼卷之上，此時開閉器處于閉鎖狀態。當?shù)蹙呔徛崞饡r，開閉器（圖2）自動打開，吊桿向上提起帶動連桿機構合攏內、外鉗口，當內、外鉗口面接觸鋼卷后，內鉗口由卷壁內側向外壓緊，外鉗口由卷壁外側向里壓緊，使內、外鉗口的夾緊力逐漸增至相應值。同時亦形成了相應大小的防傾翻力矩和靜摩擦力，直至夾緊鋼卷，提起鋼卷。然后將鋼卷吊運到指定的地點；鋼卷落地后，夾鉗繼續下落，內、外鉗口慢慢打開，直至吊桿不受吊鉤拉力開閉器鎖芯動作到位自動閉鎖，鉗口處于打開狀態，松開鋼卷，至此便完成一個工作循環。

    這里要注意的是，這種重力式自動機械夾鉗在操作時必須動作到位，限制吊鉤起落的加速度，不然存在空夾鉗空中自動打開的危險。這就要求我們的行車操作人員必須經過特別的培訓合格后才能操作。
