鋼結構吊裝吊點位置的布置及原則

    在決定結構的吊裝方案時，吊點的選擇和吊點的分布是首先要考慮的問題。然而很多項目在進行鋼結構吊裝時多是以吊裝裝機具的起重量和吊機臺數等非結構因素為原則確定吊點的數量與位置。即使有少數工程在根據現場情況確定吊點位置后考慮了由于吊點的設置對結構構件內力和變形的影響，卻沒有工程從結構本身的受力特點出發,分析其在進行整體吊裝時應采用的吊點數量以及最合理的吊點位置。

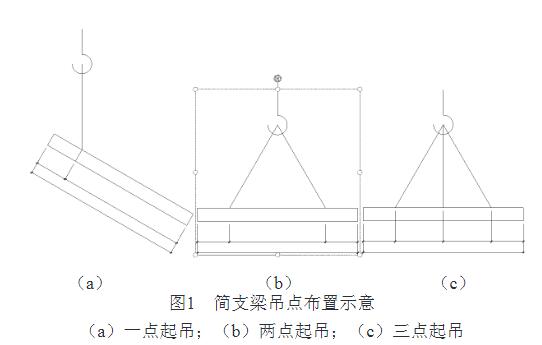

    實際上，確定吊點的布置及原則尤其重要。例如，如圖1所示普通簡支梁結構，其吊點的選擇和吊點的分布要保證起吊后的梁在自重作用下兩端的軸向相對變形等于或接近零，這樣吊索具吊裝到設計位置的梁就能準確的就位，不會超長也不會縮短。依據這個原則，吊點的選擇要滿足以下2方面。

1）吊件兩端的軸向相對變形等于或接近零。

2）吊件的變形和彎矩分布比較均勻，且數值最小。這樣可以保證吊裝過程的安全進行。梁的合適吊點位置如圖1所示。

3）三點起吊由力的平衡條件可以求得梁合適的吊點位置。

    如果吊件截面沿軸向是變化的或結構自重分布不均勻，則吊點的選擇按上述原則通過有限元結構分析計算確定。一般情況下，吊繩與吊件軸線之間有一定的夾角，吊繩水平分。
